Steeds vaker lees je artikelen dat retro (game) pc's zoals de Amiga en de Atari worden opgelapt om de sfeer van de oude games te herbeleven. Sommigen hebben nog het originele beeldscherm, anderen willen de oude RGB-output omzetten naar het moderne HDMI formaat. Tot een paar jaar geleden moest je daar dure omzetters voor aanschaffen. Gelukkig zijn ze inmiddels betaalbaar geworden, maar er is een omzetter die me opviel, de RGB2HDMI converter op basis van de Raspberry Pi Zero.
Omdat ik recent gestart ben om mijn eigen Amiga 500 te restaureren ben ik tegen de RGB2HDMI-interface met de Raspberry Pi Zero aangelopen en heb deze afgelopen week (nov 2025) succesvol geïnstalleerd. Op zich niet heel moeilijk, maar wel wat lastig omdat de installatiestappen voor de Zero onvolledig beschreven waren. Daar wil ik met deze tutorial verandering in brengen.
Daar gaan we…
“RGB2HDMI Zero” verwijst naar een opensource project of apparaat dat een Raspberry Pi Zero gebruikt om het analoge RGB-videosignaal van vintage computers, zoals mijn Amiga, om te zetten in een digitaal HDMI-signaal voor moderne beeldschermen.
De RGB2HDMI-interface waarvan de Zero een onderdeel is, combineert een Raspberry Pi Zero met een kleine CPLD (Complex Programmable Logic Device) en aangepaste firmware voor een pixelperfecte conversie.
Na het opstarten van de converter is op het HDMI-scherm een menu zichtbaar. Door een drukknop op de twee pinnen van de interface aan te sluiten kun je instellingen aanpassen.
De menubesturing met de enkele drukknop
- Kort indrukken = Schermopname (Bestand wordt naar SD-kaart geschreven)
- Lang indrukken = Menu oproepen
Wanneer je je in het menu bevindt:
- Kort indrukken = Cursor omlaag of geselecteerde parameter verhogen
- Lang indrukken = Menuoptie selecteren of bewerkingsmodus voor de geselecteerde parameter invoeren
Onderaan in het hoofdmenu is een extra menuoptie beschikbaar met de naam “Knop Omkeren”. Hiermee kun je de richting van de korte druk omkeren.
De menubesturing is lastig te gebruiken, maar het maakt het wel mogelijk om alle parameters met één enkele knop aan te passen.
Doet de RGB-uitgang nog na de aanpassing?
De HDMI-uitgang van de Zero wordt gebruikt als nieuwe uitgang van de Amiga. De oude, analoge uitgang van de Amiga blijft naast de HDMI-uitgang gewoon beschikbaar.
Wat heb je nodig?

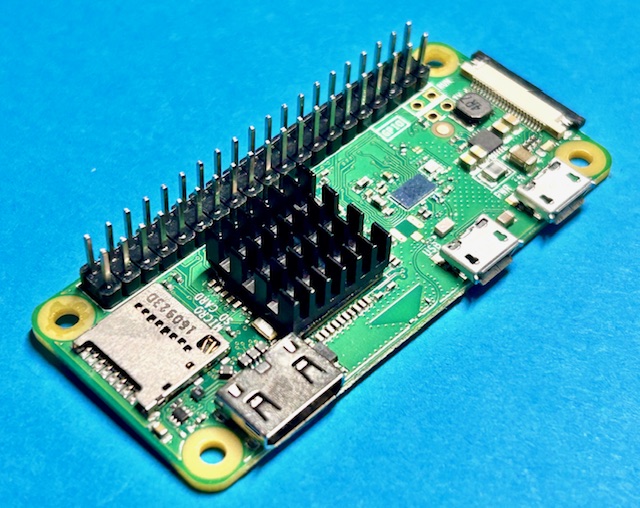

De interface van c0pperdragon wordt verkocht als kit of alleen als adapterkaart. Daarnaast heb je een Raspberry Pi Zero en microSD-kaart nodig.
De software op de micro SD-kaart van de Raspberry Pi (Zero) installeren
- Plaats een micro SD-kaart in een Windows pc of Mac en formatteer (FAT32) de SD-kaart zodat deze helemaal schoon is.
- Overschrijf geen bestaande installatie ter voorkoming dat oude bestanden problemen opleveren.
- Download het zipbestand met de nieuwste release. Je leest er tevens alle wijzigingen die in de betreffende versies doorgevoerd zijn. Je hebt de keus uit:
- Beta versie: https://github.com/IanSB/RGBtoHDMI/releases
- Stabiele versie: https://github.com/hoglet67/RGBtoHDMI/releases
- Ik heb voor de Beta66 versie gekozen omdat ik later ook audio wil integreren.
- Pak het gedownloade zip-bestand uit op de micro SD-kaart zodat alle bestanden in de hoofdmap van de micro SD-kaart staan (zie onderstaande afbeelding).
- Verwijder de micro SD-kaart veilig uit de PC/Mac.
- Plaats de micro SD-kaart in de Raspberry Pi (Zero).
De inhoud (Beta66) van de micro SD-kaart ziet er als volgt uit:
Let op! De RGB2HDMI-software is ‘bare metal’ software, wat betekent dat het de enige functie van de Raspberry Pi Zero is en dat er geen apart besturingssysteem (zoals Raspberry Pi OS) nodig is.
De interface samenstellen en in de Amiga plaatsen.
- Open de Amiga zodat het moederbord zichtbaar is.
- Zoek de Denise chip en verwijder deze voorzichtig uit de socket.
- Plaats de Denise chip in de RGB2HDMI interface (let op de markering!)
- Plaats de interface in de chipsocket van de Denise chip
- Plaats nu de Raspberry Pi Zero in de 40-pins connector van de interface
Om een beeld te krijgen wat je te wachten staat, heb ik de volgende video gemaakt.
Verbind de Zero via een (mini) HDMI kabel met een HDMI beeldscherm en sluit de Amiga. De kabel kan (tijdelijk) via de klep aan de zijkant naar buiten gelegd worden. Later zou je een HDMI female connector in de Amiga behuizing kunnen bouwen. De metalen afscherming past zonder aanpassing helaas niet meer. Het ontbreken van de afscherming heeft nauwelijks/geen effect op de werking van de Amiga.
Voor het eerst inschakelen
Als alles goed zit kan de Amiga ingeschakeld worden. Altijd spannend! Het resultaat mag er zijn! Er verschijnt een mooi strak beeld van het Amiga opstartscherm op het HDMI-scherm. En nu GAMEN!!!!!
Have A Nice Day!
